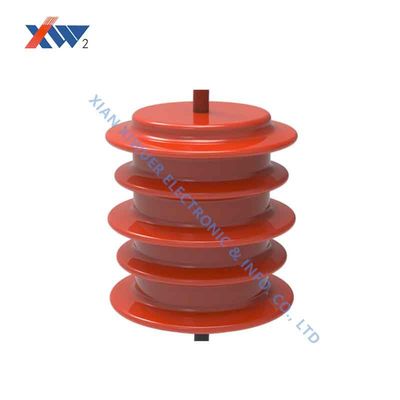

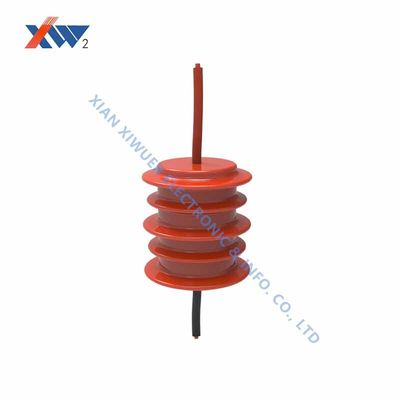

12KV कैपेसिटिव वोल्टेज डिटेक्टर मीटरिंग सर्किट ब्रेकर ट्रांसफार्मर लाइव लाइन सेंसर यूनिट

OEM / ODM 10KV / 12KV चरण अनुक्रम मीटरिंग ट्रांसफार्मर रिंग ग्रिड अलमारियाँ, सर्किट ब्रेकर में उपयोग किया जाता है

परिचय

कैपेसिटिव वोल्टेज मीटरिंग और प्रोटेक्शन ट्रांसफॉर्मर एक इलेक्ट्रॉनिक ट्रांसफॉर्मर है जिसे कैपेसिटेंस डिवाइडिंग वोल्टेज के सिद्धांत के अनुसार डिज़ाइन किया गया है, जिसका उपयोग व्यापक रूप से उपकरणों के पूर्ण सेट में किया जाता है जैसे कि 12KV कॉलम पर स्विच, रिंग ग्रिड कैबिनेट, सर्किट ब्रेकर, आदि। चरण अनुक्रम वोल्टेज माप का एक कार्य।

विद्युत पैरामीटर

• 8 ~ 12KV वोल्टेज समय-भिन्न अनुपात सटीकता: 3P;

• चरण अनुक्रम वोल्टेज अनुपात रेटिंग: 10/√3 केवी / 3.25/√3 वी

• 8 ~ 12KV वोल्टेज समय-भिन्न अनुपात सटीकता: 0.5;

• पर्यावरण का सामना तापमान: -40 डिग्री सेल्सियस ~ +70 डिग्री सेल्सियस;

• रेटेड आवृत्ति: 50HZ;

• रेटेड लोड: 5.1MΏ;

• सिस्टम रेटेड वोल्टेज: 10KV / 12KV;

• आंशिक निर्वहन: 5PC

• वोल्टेज का सामना करें: 42KV एसी दो मिनट के लिए;

• बिजली का झटका: 75KV 15 बार प्रत्येक;

• बिजली आवृत्ति: 48 केवी / 1 मिनट

मैं

विद्युत सिद्धांत

1. उत्पादों की यह श्रृंखला कैपेसिटिव वोल्टेज डिवीजन के सिद्धांत पर आधारित है।प्रत्येक ट्रांसफॉर्मर में एक ही समय में कैपेसिटर का एक समूह लगाया जाता है, और ट्रांसफॉर्मर का उपयोग मापने के लिए किया जाता है;
2. तीन-चरण मीटरिंग फ़ंक्शन के रूप में तीन ट्रांसफार्मर को एक साथ मिलाएं;
3. जैसा कि उत्पाद सर्किट आरेख में दिखाया गया है, यूए, यूबी, यूसी तीन चरण माप हैं, कम वोल्टेज संधारित्र ट्रांसफार्मर में बनाया गया है, और बाहरी सिग्नल आउटपुट सीधे जुड़ा जा सकता है (दो-कोर परिरक्षित तार, एक कोर है ग्राउंडिंग, और दूसरा सिग्नल है। आउटपुट)

मैं

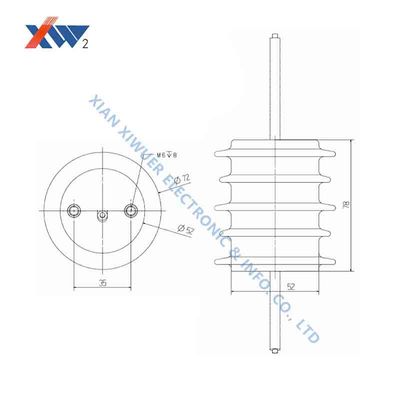

1. व्यास: 78 मिमी;ऊंचाई: 120 मिमी;
2. उच्च वोल्टेज इनपुट पक्ष: पेंच एम 8 * 8 मिमी;
3. कम वोल्टेज आउटपुट पक्ष: 1 ग्राउंडिंग और 2 फिक्सिंग स्क्रू: एम 10 * 12.5 मिमी;शून्य अनुक्रम और चरण अनुक्रम संकेत पेंच: M6*6mm;4, शेड की गहराई: 8.5mm
