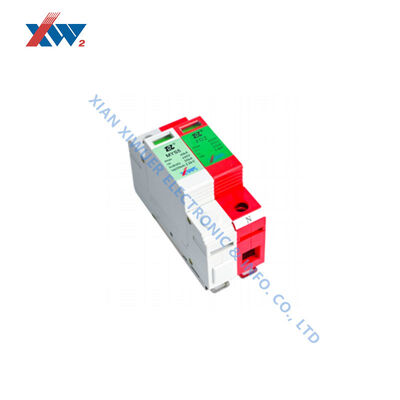

टीटी टीएन सिस्टम मॉड्यूलर सर्ज प्रोटेक्टिव डिवाइस 1 1 सर्किट सिंगल फेज पावर लाइन लाइटनिंग अरेस्टर

टीटी और टीएन प्रणालियों के लिए डिज़ाइन किया गया यह 1P + एनपीई अधिभार सुरक्षा उपकरण 230V पर एल-एन और एन-पीई लाइनों की सुरक्षा के लिए 1 + 1 सर्किट का उपयोग करता है। यह 20kA नाममात्र और 40kA अधिकतम डिस्चार्ज करंट को संभालता है,1 तक सुरक्षा के साथ.5kV और 25ns प्रतिक्रिया. 35mm DIN रेल इकाई TN-S कैबिनेट फिट बैठता है.

उत्पाद का अवलोकन

दMYS5-385/20-1P+NPE सीरीज सर्ज प्रोटेक्शन डिवाइस (SPD)यह एक उच्च-प्रदर्शन बिजली सुरक्षा और अति-भोल्टेज सुरक्षा उपकरण है जिसे विशेष रूप से कम वोल्टेज बिजली वितरण प्रणालियों के लिए डिज़ाइन किया गया है।यह उत्पाद EN 61643-11 और IEC 61643-11 मानकों का सख्ती से पालन करता है, कक्षा 2 / कक्षा II (प्रकार 2) अधिभार सुरक्षा उपकरण के रूप में वर्गीकृत है। इसमें 230V (50/60Hz) के नाममात्र AC वोल्टेज के साथ 1P+NPE वायरिंग कॉन्फ़िगरेशन है।यह प्रभावी रूप से एल-एन और एन-पीई लाइनों की रक्षा करता है, इसे एकल-चरण TN-S और अन्य ग्राउंडिंग सिस्टम के लिए उपयुक्त बनाता है, जो डाउनस्ट्रीम उपकरण के लिए एक विश्वसनीय बिजली सुरक्षा बाधा प्रदान करता है।

उत्कृष्ट विद्युत सुरक्षा प्रदर्शन

मुख्य विद्युत मापदंडों के संदर्भ में, यह श्रृंखला उत्कृष्ट डिस्चार्ज और वोल्टेज सीमित क्षमताओं का प्रदर्शन करती है।8/20μs) दोनों L-N और N-PE लाइनों के लिए 20kA तक है, और अधिकतम डिस्चार्ज करंट (Imax) 40kA तक पहुंचता है, जिससे यह आसानी से तेज बिजली के झटके या बिजली ग्रिड के झटके के प्रभाव का सामना कर सकता है।L-N ध्रुव ≤1 पर नियंत्रित है.9kV, जबकि एन-पीई पोल ≤1.5kV के रूप में कम है, यह सुनिश्चित करता है कि अवशिष्ट वोल्टेज एक सुरक्षित सीमा के भीतर दबाया जाता है। इसके अलावा, उत्पाद में बेहद तेज़ प्रतिक्रिया समय हैंःएल-एन के लिए ≤25 एनएस और एन-पीई के लिए ≤100 एनएसयह तेजी से संचालित होता है और क्षणिक अधिभार के समय ही डिस्चार्ज हो जाता है, जिससे संवेदनशील उपकरणों की सुरक्षा होती है।

मजबूत भौतिक डिजाइन और पर्यावरण अनुकूलन

इस एसपीडी श्रृंखला के डिजाइन में औद्योगिक और नागरिक वितरण बक्से की स्थापना आवश्यकताओं को पूरी तरह से ध्यान में रखा गया है। उत्पाद मानक 35 मिमी डीआईएन रेल माउंटिंग (एन 60715 के अनुसार) का उपयोग करता है।आवास थर्मोप्लास्टिक सामग्री UL 94 V-0 लौ retardant रेटिंग को पूरा से बना है, आईपी 20 की सुरक्षा के साथ, इसे इनडोर स्थापना के लिए उपयुक्त बनाता है। इसमें एक व्यापक ऑपरेटिंग तापमान रेंज है और यह -40 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक चरम वातावरण में स्थिर रूप से काम कर सकता है।तारों के लिए, यह 1.5 मिमी2 से 35 मिमी2 (स्ट्रैन्ड वायर) / 25 मिमी2 (लचीला तार) से कंडक्टर क्रॉस-सेक्शन का समर्थन करता है। टर्मिनलों में 3.0Nm±10 की अनुशंसित टोक़ के साथ M5 शिकंजा का उपयोग किया जाता है,और यह सुविधाजनक नियमित निरीक्षण और रखरखाव के लिए एक स्पष्ट हरे/लाल दो रंग संचालन स्थिति और गलती संकेत खिड़की है.

बुद्धिमान निगरानी और विभेदित लाभ (एनएस संस्करण)

यह श्रृंखला दो वैकल्पिक मॉडल प्रदान करती हैः मानक संस्करण (MYS5-385/20-1P+NPE) और स्मार्ट रिमोट सिग्नलिंग संस्करण (MYS5-385/20-1P+NPE (NS)) ।दोनों मूल बिजली सुरक्षा मापदंडों में पूरी तरह से समान हैं, लेकिन(एनएस) संस्करण में एक फ्लोटिंग स्विचिंग संपर्क के साथ एक रिमोट सिग्नलिंग टर्मिनल भी है।यह रिमोट सिग्नलिंग इंटरफेस 125VAC/1A की एसी स्विचिंग क्षमता और 30VDC/0.5A की डीसी स्विचिंग क्षमता (कनेक्टिंग वायर क्रॉस-सेक्शनः 0.2mm2, M2 स्क्रू, टॉर्क 0.25Nm) का समर्थन करता है।इस रिमोट सिग्नलिंग फ़ंक्शन के माध्यम से, संचालन और रखरखाव कर्मियों को दूरस्थ रूप से एक निगरानी प्रणाली या अलार्म डिवाइस के लिए एसपीडी की गलती की स्थिति (जैसे गिरावट या विफलता) प्रेषित कर सकते हैं,बिजली सुरक्षा उपकरणों के बुद्धिमान और दूरस्थ प्रबंधन को प्राप्त करनायह विशेष रूप से सिस्टम विश्वसनीयता के लिए अत्यंत उच्च आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है, जैसे अनियंत्रित बेस स्टेशन और औद्योगिक स्वचालन नियंत्रण कैबिनेट।
