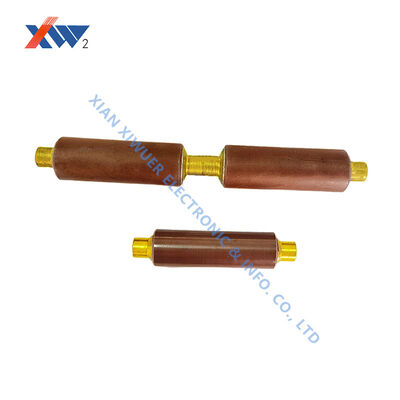

अल्ट्रा-लो आंशिक डिस्चार्ज और उच्च इन्सुलेशन प्रतिरोध के साथ 3.6kV-40.5kV सिस्टम के लिए उच्च वोल्टेज सिरेमिक कैपेसिटर रॉड (VDIS सिरेमिक)

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
उत्पत्ति के प्लेस जियान, चीन
ब्रांड नाम XIWUER
प्रमाणन ISO9001,ISO14001,ISO45001,CCC
मॉडल संख्या CT8-2-24kV-500pF
न्यूनतम आदेश मात्रा 100
मूल्य विनिमय योग्य
पैकेजिंग विवरण दफ़्ती
प्रसव के समय 25~30 कार्यदिवस
भुगतान शर्तें एल/सी,टी/टी
आपूर्ति की क्षमता प्रति वर्ष 3,000,000 पीसी
उत्पाद विवरण
माउन्टिंग का प्रकार होल के माध्यम से वेल्टेज रेटिंग 2000V
कार्य तापमान सीमा 50 ℃ ~ + 125 ℃ समाई 10pF से 1µF
आयाम टी: 22.0 मिमी वोल्टेज झेलना 70kV ,50Hz ·1min
वेल्टेज रेटिंग 100V से 10kV ढांकता हुआ नुकसान 1V, 1KHz (20-25) ℃ <0.0040
ज़िंदगी 10 वर्ष अनुप्रयोग उच्च वोल्टेज बिजली आपूर्ति, पल्स सर्किट, चिकित्सा उपकरण
प्रोडक्ट का नाम उच्च वोल्टेज सिरेमिक कैपेसिटर लीड तार Φ0.48 मिमी
आवेदन शीशा लगाना, पेंट, जिरकोनिया सिलिकेट समाई पर 1V, 1kHz, (20-25) ℃ 150PF% 10%
समापन टिन/सीसा या सीसा रहित
एक संदेश छोड़ें
उत्पाद विवरण
उच्च वोल्टेज उपस्थिति संकेतक उपकरणों के लिए सिरेमिक कैपेसिटर रॉड्स (वीडीआईएस सिरेमिक) | 3.6kV–40.5kV
उत्पाद अवलोकन

हमारा उच्च प्रदर्शनसिरेमिक कैपेसिटर रॉड्स (VDIS सिरेमिक्स)मध्यम-वोल्टेज (एमवी) स्विचगियर में उच्च वोल्टेज उपस्थिति संकेत उपकरणों (वीपीआईएस/वीडीआईएस) के लिए सटीक-इंजीनियर्ड कोर घटक हैं। 3.6kV से 40.5kV सिस्टम की सख्त मांगों को पूरा करने के लिए डिज़ाइन की गई, ये छड़ें अल्ट्रा-लो आंशिक डिस्चार्ज, स्थिर इन्सुलेशन प्रतिरोध और विश्वसनीय दीर्घकालिक संचालन के साथ सटीक वोल्टेज का पता लगाना सुनिश्चित करती हैं।

उच्च श्रेणी के सिरेमिक ढांकता हुआ सामग्रियों से निर्मित, हमारी वीडीआईएस छड़ें लगातार कैपेसिटेंस मान, कम ढांकता हुआ नुकसान और उत्कृष्ट तापमान स्थिरता प्रदान करती हैं, जो उन्हें इनडोर और आउटडोर एमवी उपकरण असेंबली दोनों के लिए आदर्श बनाती हैं।

प्रमुख विशेषताऐं
  • वोल्टेज रेंज:3.6kV से 40.5kV, सभी सामान्य एमवी अनुप्रयोगों को कवर करता है
  • अल्ट्रा-लो आंशिक डिस्चार्ज: निर्दिष्ट परीक्षण वोल्टेज पर ≤ 10pC (1.1× रेटेड वोल्टेज पर 5pC तक)
  • बेहद कम ढांकता हुआ नुकसान: ≤ 0.0040 (1kHz, 1V पर परीक्षण किया गया)
  • उच्च इन्सुलेशन प्रतिरोध: ≥ 1.0×10⁵ MΩ (1VDC / 1min)
  • उत्कृष्ट बिजली आवेग झेलने की क्षमता (185kV शिखर तक)
  • तापमान विशेषताएँ: 2D4 (Y5T), 2B4 (Y5P), DL श्रृंखला उपलब्ध है
  • कस्टम स्क्रू थ्रेड विकल्प: M4, M5, M6, M8, M10, M12, M16
  • कस्टम आयाम और कैपेसिटेंस मान अनुरोध पर उपलब्ध हैं
  • शिकायत के साथडीएल/टी538-2006औरजेबी/टी10305-2001मानकों
अनुप्रयोग
  • उच्च वोल्टेज उपस्थिति सूचक उपकरण (वीपीआईएस/वीडीआईएस)
  • कैपेसिटिव वोल्टेज सेंसर और वोल्टेज डिवाइडर
  • मध्यम वोल्टेज (एमवी) स्विचगियर, रिंग मुख्य इकाइयाँ (आरएमयू), और क्यूबिकल्स
  • एपॉक्सी-कास्ट उपकरण ट्रांसफार्मर
  • 3.6kV / 7.2kV / 12kV / 24kV / 40.5kV बिजली वितरण प्रणाली
तकनीकी निर्देश
पैरामीटर विवरण
रेटेड वोल्टेज 3.6kVAC, 7.2kVAC, 12kVAC, 24kVAC, 40.5kVAC
नाममात्र कैपेसिटेंस रेंज 4pF से 500pF (अनुकूलन योग्य)
ढांकता हुआ नुकसान ≤ 0.0040 (1kHz, 1V ±0.2V)
इन्सुलेशन प्रतिरोध ≥ 1.0×10⁵ MΩ (1VDC / 1 मिनट)
आंशिक निर्वहन ≤ 10pC / ≤ 5pC (निर्दिष्ट परीक्षण वोल्टेज पर)
बिजली के आवेग को झेलना 40kV से 185kV (1.2/5μs तरंग)
परीक्षण मानक डीएल/टी538-2006, जेबी/टी10305-2001
