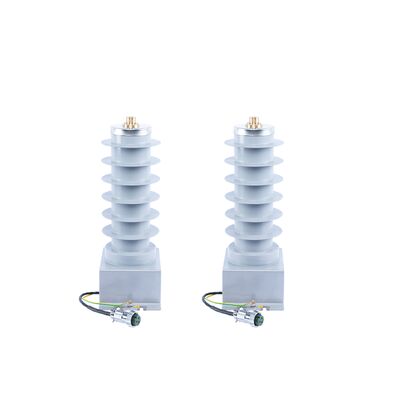

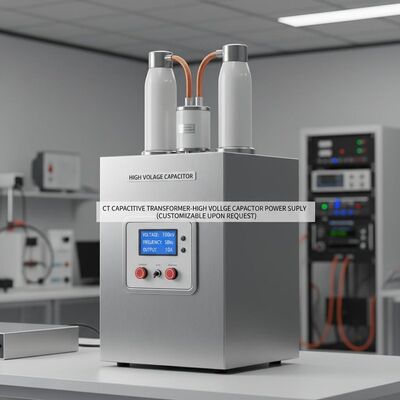

सीटी कैपेसिटिव ट्रांसफॉर्मर-उच्च वोल्टेज कैपेसिटर पावर सप्लाई (अनुरोध पर अनुकूलित)

उच्च वोल्टेज संधारित्र बिजली आपूर्ति ब्लॉक आरेख और टर्मिनल कनेक्शन स्कीमा

तकनीकी सिद्धांत और योजना नवाचार

• उच्च वोल्टेज संधारित्र वोल्टेज विभाजन और ट्रांसफार्मर का एकीकरण डिजाइनःउच्च वोल्टेज सिरेमिक कैपेसिटरों और ट्रांसफार्मरों की एक एकीकृत ऊर्जा कटाई वास्तुकला को अपनाता है, सीधे कैपेसिटर वोल्टेज विभाजन के सिद्धांत के माध्यम से 10kV लाइनों से ऊर्जा का उत्पादन करता है,परंपरागत पीटी फेरोरेसोनेंस की समस्या से बचने के लिए। वर्तमान ट्रांसफार्मर (सीटी) ऊर्जा-हॉस्टिंग तकनीक की तुलना में,यह पूरी तरह से बस वर्तमान उतार-चढ़ाव के कारण अस्थिर बिजली की आपूर्ति की समस्या को हल करता हैलेजर ऊर्जा आपूर्ति और सौर ऊर्जा आपूर्ति की तुलना में, यह तापमान और प्रकाश तीव्रता जैसे पर्यावरणीय कारकों द्वारा प्रतिबंधित नहीं है,और तकनीकी सिद्धांत महत्वपूर्ण सफलताओं है.
• अनुकूली शक्ति विनियमन और सुरक्षा तंत्रःप्राथमिक पक्ष के वैरिस्टोर + द्वितीयक पक्ष के थाइरिस्टोर आयाम सीमित करने वाले सर्किट का डिजाइन 75kV ± 150 बिजली के झटके की सुरक्षा प्राप्त करता है, 0-14.4kV के दौरान कोई आंशिक डिस्चार्ज नहीं,5-25W की आउटपुट शक्ति, और 24-40V AC/DC का समायोज्य वोल्टेज, घरेलू और विदेशी समान उत्पादों से कहीं अधिक कवरेज के साथ।
