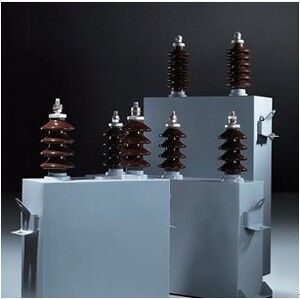

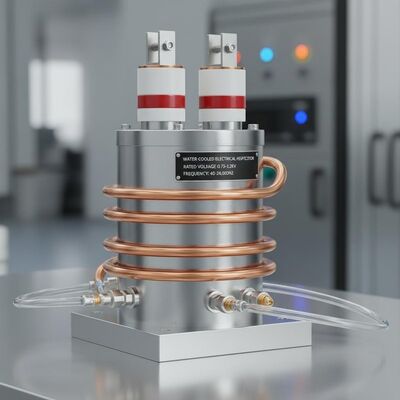

उच्च वोल्टेज अनुप्रयोगों के लिए नामित वोल्टेज 0.75-1.2kV और आवृत्ति 40-24,000Hz के साथ पानी से ठंडा विद्युत हीटिंग कैपेसिटर

• कैपेसिटेंस विचलन: ±10%। प्रत्येक फेज और समूह के लिए अधिकतम से न्यूनतम कैपेसिटेंस मानों का अनुपात 1.1 से अधिक नहीं होना चाहिए।
• डाइलेक्ट्रिक लॉस टेंगेंट tanδ (पूर्ण-फिल्म डाइलेक्ट्रिक के लिए) रेटेड वोल्टेज Un और 20°C पर:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• इन्सुलेशन शक्ति: टर्मिनलों और हाउसिंग के बीच 1 मिनट के लिए 1kV पावर फ्रीक्वेंसी टेस्ट वोल्टेज का सामना करता है।
• कूलिंग वॉटर इनलेट तापमान 30°C से अधिक नहीं होना चाहिए।
  • Qn ≤ 1000 kvar वाले कैपेसिटर के लिए, पानी का प्रवाह दर ≥ 4 L/min
  • Qn ≥ 1000 kvar वाले कैपेसिटर के लिए, पानी का प्रवाह दर ≥ 6 L/min
• दीर्घकालिक ऑपरेटिंग ओवरवोल्टेज (24 घंटे के भीतर 4 घंटे से अधिक नहीं) 1.1Un से अधिक नहीं होना चाहिए।
• दीर्घकालिक ऑपरेटिंग ओवरकरंट (हार्मोनिक करंट सहित) 1.35In से अधिक नहीं होना चाहिए।
• इनडोर इंस्टॉलेशन, ऊंचाई 1000m से अधिक नहीं।
• इंस्टॉलेशन और ऑपरेशन साइट पर परिवेशी वायु तापमान 50°C से अधिक नहीं होना चाहिए।
• इंस्टॉलेशन साइट गंभीर यांत्रिक कंपन, हानिकारक गैसों/वाष्पों और विस्फोटक धूल से मुक्त होनी चाहिए।
• RWM और RFM वाटर-कूल्ड, फुली-फिल्म इलेक्ट्रिक हीटिंग कैपेसिटर JB71 के अनुरूप हैं

मुख्य रूप से 3.6kV से अधिक नहीं रेटेड वोल्टेज और 40 से 24,000Hz की आवृत्ति वाले नियंत्रणीय या समायोज्य एसी पावर सिस्टम में उपयोग किया जाता है। विशेष रूप से इंडक्शन हीटिंग, मेल्टिंग और स्टिरिंग, या कास्टिंग उपकरण, साथ ही समान अनुप्रयोगों में पावर फैक्टर को बेहतर बनाने के लिए डिज़ाइन किया गया है।

इलेक्ट्रिक हीटिंग कैपेसिटर निम्नलिखित मुख्य घटकों से बना है:

• कोर: कोर में कई समानांतर तत्व होते हैं। प्रत्येक कैपेसिटर तत्व को कैपेसिटर पेपर (डाइलेक्ट्रिक) और एल्यूमीनियम कंडक्टर (प्लेट) से घाव किया जाता है। सभी तत्व प्लेटें डाइलेक्ट्रिक से परे निकली हुई होती हैं। एक प्लेट को कूलिंग वॉटर पाइप से वेल्ड किया जाता है, जो कवर पर ग्राउंडिंग स्टड या ग्राउंडिंग प्लेट से जुड़ता है, जो उस प्लेट के लिए समग्र टर्मिनल के रूप में कार्य करता है।
• दूसरी प्लेट केसिंग से इंसुलेटेड होती है। यह एक कनेक्टिंग प्लेट के माध्यम से बसबार से जुड़ता है और कवर पर एक पोर्सिलेन स्लीव के माध्यम से बाहर निकाला जाता है।
• केसिंग: केसिंग आयताकार है जिसमें हैंडलिंग के लिए दोनों तरफ वेल्डेड लिफ्टिंग लग्स हैं। कवर में एक नंबर वाली रॉड और एक ग्राउंडिंग स्टड या ग्राउंडिंग प्लेट के साथ एक पोर्सिलेन स्लीव होती है।

• कैपेसिटर को कंपन के बिना स्थापित किया जाना चाहिए। हीटर के पास इंस्टॉलेशन की अनुमति है, बशर्ते गैर-दहनशील सामग्री कैपेसिटर के चारों ओर एक ठोस विभाजन दीवार बनाती हो या कैपेसिटर को अलग धातु अलमारियाँ में रखा गया हो।
• कैपेसिटर कूलिंग वॉटर पाइप को नुकसान से बचाने के लिए, इंस्टॉलेशन साइट पर परिवेशी तापमान ±2°C से नीचे नहीं गिरना चाहिए।
• कैपेसिटर को लंबवत स्थापित किया जाना चाहिए (पोर्सिलेन बुशिंग ऊपर की ओर)। कैपेसिटर को उनके पोर्सिलेन बुशिंग से ले जाना सख्त वर्जित है। कैपेसिटर के बीच न्यूनतम 20 मिमी की दूरी बनाए रखें।
• कैपेसिटर कूलिंग वॉटर पाइप के बीच और कूलिंग वॉटर पाइप और वॉटर सोर्स पाइप के बीच कनेक्शन के लिए लचीले रबर होसेस का उपयोग किया जाना चाहिए। कूलिंग वॉटर पाइप को श्रृंखला में जोड़ा जा सकता है, लेकिन तीन कैपेसिटर से अधिक नहीं। ड्रेन पाइप को ढका नहीं जाना चाहिए और पानी के निर्वहन की निगरानी के लिए आसानी से दिखाई देने वाले स्थानों पर रखा जाना चाहिए।
• इनलेट पर कूलिंग वॉटर का तापमान +30°C से अधिक नहीं होना चाहिए, और आउटलेट पर +35°C से अधिक नहीं होना चाहिए।
• जब कई कूलिंग वॉटर पाइप को श्रृंखला में जोड़ा जाता है (तीन यूनिट से अधिक नहीं), तो इनलेट और आउटलेट पानी के बीच तापमान अंतर को नियंत्रित करने के लिए पानी के दबाव और प्रवाह दर को समायोजित करें, यह सुनिश्चित करते हुए कि आउटलेट तापमान +35°C से अधिक न हो। कूलिंग वॉटर इनलेट पर दबाव 4 वायुमंडल से अधिक नहीं होना चाहिए।
• यदि किसी खराबी के कारण पानी की आपूर्ति बाधित हो जाती है, तो तुरंत कैपेसिटर की बिजली आपूर्ति डिस्कनेक्ट करें। जब कोई कैपेसिटर खराबी के कारण सेवा से बाहर हो जाता है, तो कूलिंग वॉटर पाइप से सभी पानी को पूरी तरह से निकाल दें।
• जब कैपेसिटर पर समानांतर में कई समूह टर्मिनलों का उपयोग किया जाता है, तो लचीले कनेक्शन प्लेटों का उपयोग करें। मुख्य आउटपुट टर्मिनल को लचीले कनेक्शन प्लेट से जोड़ा जाना चाहिए, न कि किसी व्यक्तिगत समूह टर्मिनल से। कनेक्शन प्लेट का क्रॉस-सेक्शनल क्षेत्र 2.5 सेमी² से कम नहीं होना चाहिए।
• यदि लाइन वोल्टेज कैपेसिटर के रेटेड वोल्टेज से अधिक है, तो श्रृंखला में जुड़े कैपेसिटर की संख्या को समायोजित करें या श्रृंखला में काम करने वाले कैपेसिटर के टर्मिनलों को समानांतर में जोड़ें।
