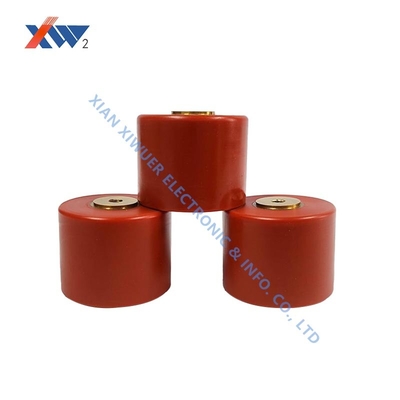

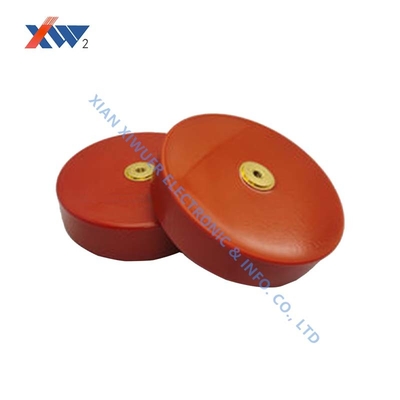

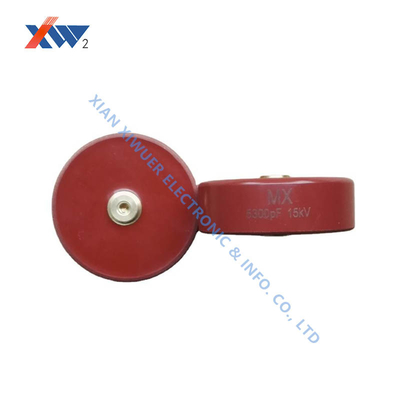

20kV 18000pF उच्च वोल्टेज सिरेमिक संधारित्र 80x17x25mm
उत्पाद विवरण
| अपव्यय | ≦0.0040 | सहनशील वोल्टेज | 1.5UR ● 1min |
|---|---|---|---|
| इन्सुलेशन प्रतिरोध | ≧ 1.0 × 106mω | आयाम (मिमी) | 80*17*25*12*5 |
| प्रमुखता देना | 20kV उच्च वोल्टेज सिरेमिक कैपेसिटर,18000pF डोरनॉब संधारित्र,80x17x25mm उच्च वोल्टेज संधारित्र |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
उत्पाद विवरण
20kV 18000pF उच्च वोल्टेज सिरेमिक संधारित्र
उत्पाद का अवलोकन
अल्ट्रा-हाई वोल्टेज सिरेमिक कैपेसिटर विशेष औद्योगिक अनुप्रयोगों के लिए आवश्यक घटक हैं, जो उच्च प्रतिरोध वोल्टेज, कम हानि,और उच्च पीक वर्तमान और तेजी से पल्स डिस्चार्ज परिदृश्यों में असाधारण प्रदर्शन.
प्रमुख अनुप्रयोग
- पल्स पावर और लेजर उपकरण
- चिकित्सा इमेजिंग सिस्टम
- औद्योगिक प्रसंस्करण मशीनरी
- विद्युत संचरण और ऊर्जा अवसंरचना
- वैज्ञानिक अनुसंधान और विशेष औद्योगिक अनुप्रयोग
तकनीकी विनिर्देश
| नहीं. | विनिर्देश | विसर्जन | वोल्टेज का सामना करना | इन्सुलेशन प्रतिरोध | आयाम (मिमी) |
|---|---|---|---|---|---|
| 1 | 20kV-2000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:45 H:19 L:23 D:12 M:5 |
| 2 | 20kV-10000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:65 H:15 L:19 D:12 M:5 |
| 3 | 20kV-18000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D: 80 H: 17 L: 25 D: 12 M:5 |
| 4 | 30kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:45 H:24 L:32 D:12 M:4 |
| 5 | 30kV-2700pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D: 60 H:20 L:28 D:12 M:4 |
| 6 | 30kV-12000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:45 H:19 L:23 D:12 M:5 |
| 7 | 40kV-150pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:74 H:18 L:26 D:12 M:5 |
| 8 | 40kV-500pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:28 H:33 L:41 D:8 M:4 |
| 9 | 40kV-7500pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:80 H:24 L:29 D:12 M:6 |
| 10 | 40kV-10000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:80 H:22 H:26 D:16 M:5 |
| 11 | 50kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:50 H:30 L:34 D:12 M:4 |
| 12 | 50kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:32 H:27 L:31 D:16 M:5 |
| 13 | 50kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D: 80 H: 31 L: 35 D: 16 M:5 |
| 14 | 50kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:50 H:31 L:34 D:12 M:5 |
| 15 | 50kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:65 H:32 M:5 |
| 16 | 50kV-1000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:50 H:54 L:58 D:12 M:5 |
| 17 | 100kV-2000pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:51 H:32 L:35 D:16 M:5 |
| 18 | 100kV-1500pF ((इन्सुलेटर प्रकार) | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:68 H:36 L:40 D:16 M:5 |
| 19 | 150kV-820pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:65 H:95 L:1005 |
| 20 | 200kV-600pF | ≤0.0040 | 1.5Ur● 1 मिनट | ≥1.0 x 105MΩ | D:50 H:90 L:94 D:16 M:5 |
चयन दिशानिर्देश
उच्च वोल्टेज वाले सिरेमिक कैपेसिटरों का सावधानीपूर्वक चयन और संचालन करना आवश्यक है। निम्नलिखित महत्वपूर्ण कारकों पर विचार करें:
- वोल्टेज मार्जिनः पीक पल्स की स्थितियों को ध्यान में रखते हुए ऑपरेटिंग वोल्टेज नामित वोल्टेज से काफी नीचे होना चाहिए
- थर्मल प्रबंधन: उच्च आवृत्ति/उच्च धारा अनुप्रयोगों के लिए उचित गर्मी अपव्यय आवश्यक है
- आवृत्ति विशेषताएंः प्रदर्शन डाईलेक्ट्रिक सामग्री के अनुसार भिन्न होता है - विस्तृत विनिर्देश देखें
- सुरक्षा अनुपालनः सभी डिजाइन, स्थापना और संचालन योग्य कर्मियों द्वारा सख्त सुरक्षा नियमों का पालन करना चाहिए
