40.5kV उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड 10pF वोल्टेज 115kVAC/5min बिजली आवेग kV1.2/5μs 185
उत्पाद विवरण
| नामित वोल्टेज | 40.5 केवी | नाममात्र समाई (पीएफ) | 10 |
|---|---|---|---|
| नाममात्र कैपेसिटेंस rangetest आवृत्ति 1kHz+20%TestVoltage 1V+0.2V | 8.5~11.5 | वोल्टेज का सामना करना (इन्सुलेट तेल में) | 115kVAc/5min |
| आंशिक डिस्चार्ज | 44.5kVAC≤5pC | बिजली आवेग KV1.2/5μs | 185 |
| प्रमुखता देना | सिरेमिक संधारित्र कोर रॉड 10pF,सिरेमिक कैपेसिटर कोर रॉड 115kVAC,सिरेमिक संधारित्र कोर रॉड |
||
उत्पाद विवरण

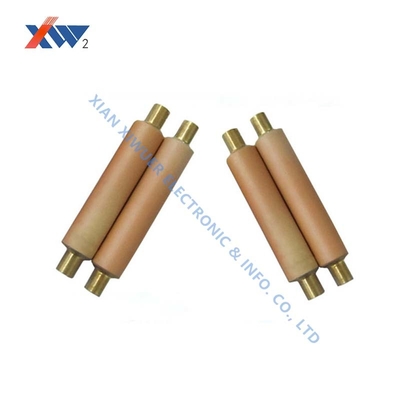

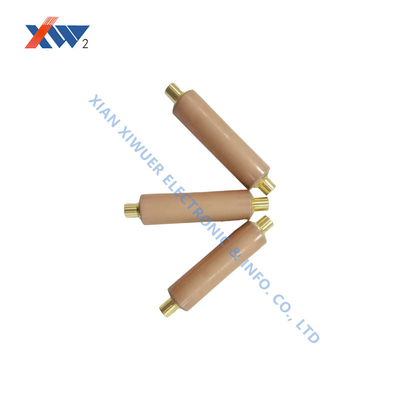

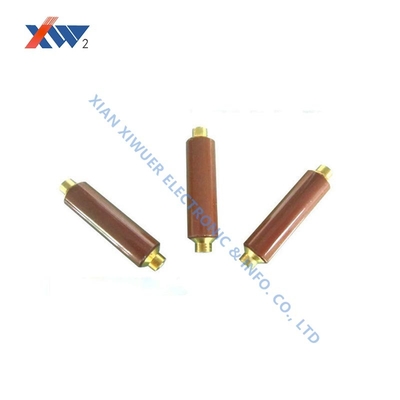

उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड 40.5kV 10pF
तकनीकी विनिर्देश
| विशेषता | मूल्य |
|---|---|
| नामित वोल्टेज | 40.5kV |
| नाममात्र क्षमता (पीएफ) | 10 |
| नाममात्र क्षमता सीमा (परीक्षण आवृत्तिः 1kHz±20%, परीक्षण वोल्टेजः 1V±0.2V) | 8.5 ~ 11.5 |
| वोल्टेज का सामना करें (इंसोलेशन तेल में) | 115kVAC/5min |
| आंशिक डिस्चार्ज | 44.5kVAC ≤5pC |
| बिजली का धक्का kV 1.2/5μs | 185 |
प्रमुख विशेषताएं
- नामित वोल्टेजः 40.5kVAC
- नाममात्र क्षमताः 10pF
- क्षमता सीमाः 8.5 से 11.5 पीएफ
- प्रतिरोध वोल्टेजः 115kVAC/5min इन्सुलेशन तेल में
- आंशिक डिस्चार्जः ≤5pC 44.5kVAC पर
- बिजली का धक्काः 185kV (1.2/5μs)
अनुप्रयोग क्षेत्र
वैक्यूम इंटरप्टर (सर्किट ब्रेकर कोर)
धातुकृत सिरेमिक कोर रॉड (अल्युमिनियम आधारित) वैक्यूम इंटरप्टर गुहाओं का निर्माण करते हैं, जो उच्च वोल्टेज वर्तमान के लिए हवा से भरा सील और विद्युत इन्सुलेशन प्रदान करते हैं।अनुप्रयोगों में खनन सर्किट ब्रेकर और जनरेटर सुरक्षा प्रणाली शामिल हैं.
लाइव डिस्प्ले डिवाइस
10kV-40.5kV बिजली प्रणालियों में उच्च वोल्टेज कंडक्टर की स्थिति, सर्किट ब्रेकर (SF6 और वैक्यूम प्रकार), बिजली रोधी और उपकरण ट्रांसफार्मर का वास्तविक समय संकेत प्रदान करने के लिए उपयोग किया जाता है,ऑपरेटरों की सुरक्षा सुनिश्चित करना.
विशिष्ट मापदंडः क्षमता 10pF-230pF (उदाहरण के लिए, 24kV पर 90pF), 68kV (शक्ति आवृत्ति) और 125kV (बिजली आवेग) के वोल्टेज का सामना करते हैं।
कठोर वातावरण के अनुप्रयोग
उच्च तापमान औद्योगिक उपकरण: विद्युत भट्टियों और हीटरों को समर्थन और इन्सुलेट करता है, बिना विरूपण के 1000 डिग्री सेल्सियस से अधिक के तापमान का सामना करता है।
संक्षारण सुरक्षा प्रणाली: पेट्रोकेमिकल उपकरणों में वाल्व और पंप सील एसिड, क्षार और नमक संक्षारण का विरोध करते हैं।
चिकित्सा और अर्धचालक उपकरण: चिप निर्माण के लिए वैक्यूम कक्षों में प्रत्यारोपित उपकरणों (जैसे, पेसमेकर) और विद्युत सिग्नल फीडथ्रू घटकों के लिए सिरेमिक फीडथ्रू।
उपयोग के निर्देश
- आंशिक डिस्चार्ज ≤5pC 1.1 गुना नामित वोल्टेज पर (जब तक अन्यथा निर्दिष्ट न हो)
- DL/T538-2006 (उच्च वोल्टेज उपस्थिति संकेत उपकरण) के अनुरूप
- अनुरोध पर उपलब्ध कस्टम आयाम
- क्षति, नमी और दूषित होने से बचाएं
- JBT10305-2001 (3.6kV-40.5kV उच्च वोल्टेज उपकरण में कार्बनिक सामग्री के पोस्ट इन्सुलेटर के लिए तकनीकी शर्तें)
- 100 मीटर से कम या उच्च ऊंचाई वाले क्षेत्रों के लिए, आदेश नोट्स में निर्दिष्ट करें
