26.4kV आंशिक डिस्चार्ज और 70kVAC/5min के साथ उच्च वोल्टेज सिरेमिक कैपेसिटर कोर रॉड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नामित वोल्टेज | 24 केवी | नाममात्र समाई (पीएफ) | 150 |
|---|---|---|---|
| नाममात्र कैपेसिटेंस rangetest आवृत्ति 1kHz+20%TestVoltage 1V+0.2V | 125 ~ 180 | वोल्टेज का सामना करना (इन्सुलेट तेल में) | 70kVAc/5min |
| आंशिक डिस्चार्ज | 26.4KVAC−5PC | बिजली आवेग KV1.2/5μs | 125 |
| प्रमुखता देना | 70kVAC/5min सिरेमिक कैपेसिटर,अछूता तेल सिरेमिक संधारित्र,26.4kV आंशिक डिस्चार्ज सिरेमिक कैपेसिटर |
||
उत्पाद विवरण

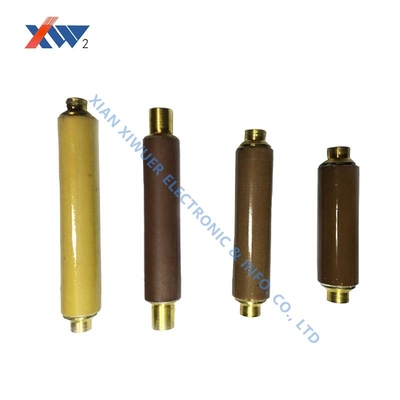

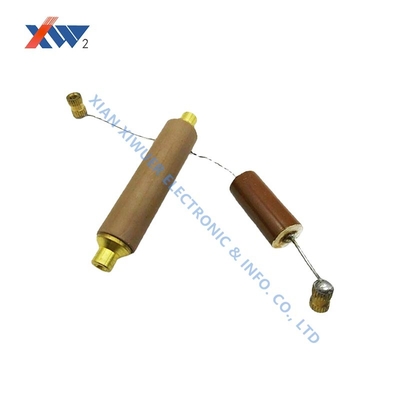

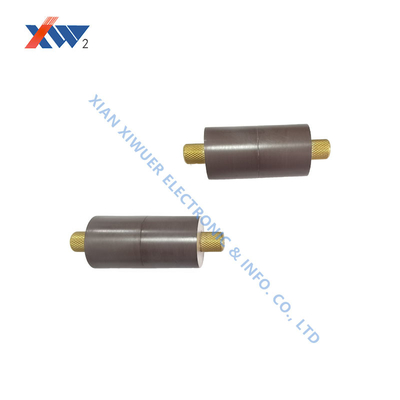

उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड 24kV 150pF
तकनीकी विनिर्देश
| विशेषता | मूल्य |
|---|---|
| नामित वोल्टेज | 24kV 150pF |
| नाममात्र क्षमता (पीएफ) | 150 |
| नाममात्र क्षमता सीमा (परीक्षण आवृत्तिः 1kHz±20%, परीक्षण वोल्टेजः 1V±0.2V) |
125 से 180 |
| वोल्टेज का सामना करें (इंसोलेशन तेल में) | 70kVAC/5min |
| आंशिक डिस्चार्ज | 26.4kVAC ≤5pC |
| बिजली का धक्का kV 1.2/5μs | 125 |
प्रमुख विशेषताएं
- नामित वोल्टेजः 24kVAC
- नाममात्र क्षमताः 150 पीएफ
- क्षमता सीमाः 125~180pF (1kHz±20%, 1V±0.2V पर)
- प्रतिरोध वोल्टेजः 70kVAC 5 मिनट के लिए इन्सुलेशन तेल में
- आंशिक डिस्चार्जः ≤5pC 26.4kVAC पर
- बिजली का धक्काः 125kV (1.2/5μs)
अनुप्रयोग क्षेत्र
वैक्यूम इंटरप्टर (सर्किट ब्रेकर कोर):धातुकृत सिरेमिक कोर रॉड (अल्युमिनियम आधारित) का उपयोग वैक्यूम इंटरप्टर गुहाओं के निर्माण के लिए किया जाता है, जो उच्च-वोल्टेज धारा के विराम के लिए वायुरोधी सील और विद्युत इन्सुलेशन प्रदान करता है।अनुप्रयोगों में खनन सर्किट ब्रेकर और जनरेटर सुरक्षा प्रणाली शामिल हैं.
लाइव डिस्प्ले डिवाइसः10kV-40.5kV बिजली प्रणालियों में उच्च वोल्टेज कंडक्टर की स्थिति, सर्किट ब्रेकर (SF6 और वैक्यूम प्रकार), बिजली रोधी और उपकरण ट्रांसफार्मर का वास्तविक समय संकेत प्रदान करने के लिए उपयोग किया जाता है,ऑपरेटरों की सुरक्षा सुनिश्चित करना.
विशिष्ट पैरामीटरःक्षमता 10pF-230pF (उदाहरण के लिए, 24kV पर 90pF) से 68kV (शक्ति आवृत्ति) और 125kV (बिजली आवेग) के प्रतिरोध वोल्टेज के साथ होती है।
उपयोग के निर्देश
- आंशिक डिस्चार्ज 5pC से अधिक नहीं होना चाहिए 1.1 बार नामित वोल्टेज पर जब तक कि अन्यथा निर्दिष्ट नहीं है
- मानक DL/T538-2006 (उच्च वोल्टेज उपस्थिति संकेत उपकरण) के अनुरूप है
- अनुरोध पर उपलब्ध कस्टम आयाम
- क्षति, नमी और दूषित होने से बचने के लिए विशेष देखभाल की आवश्यकता
- मानक JB/T10305-2001 (3.6kV-40.5kV उच्च वोल्टेज उपकरण में कार्बनिक सामग्री के पोस्ट इन्सुलेटर के लिए तकनीकी शर्तें)
100 मीटर से कम ऊंचाई वाले या उच्च ऊंचाई वाले क्षेत्रों में स्थित संयंत्रों के लिए, कृपया आदेश नोट्स में निर्दिष्ट करें।
