24kV 50pF उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नामित वोल्टेज | 24kv 50pf | नाममात्र समाई (पीएफ) | 50pF |
|---|---|---|---|
| नाममात्र क्षमता सीमापरीक्षण आवृत्ति1kHz+20%परीक्षण वोल्टेज | 1V+0.2V: 45 ~ 50 | वोल्टेज का सामना करना (इन्सुलेट तेल में) | 70kVAc/5min |
| आंशिक डिस्चार्ज | 26.4KVAC−10PC | बिजली आवेग KV1.2/5μs | 125 |
| प्रमुखता देना | 24 केवी उच्च वोल्टेज सिरेमिक कैपेसिटर,50pF उच्च वोल्टेज सिरेमिक संधारित्र,कोर रॉड हाई वोल्टेज सिरेमिक कैपेसिटर |
||
आप अपनी ज़रूरत के उत्पादों को टिक कर सकते हैं और हमारे साथ संदेश बोर्ड में संचार कर सकते हैं।
उत्पाद विवरण

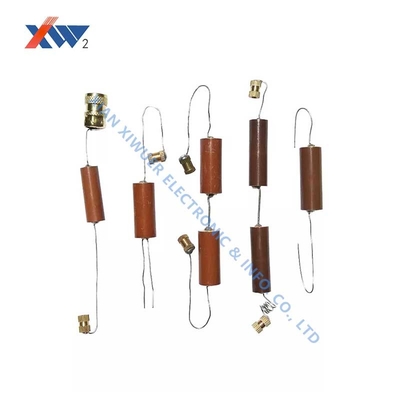

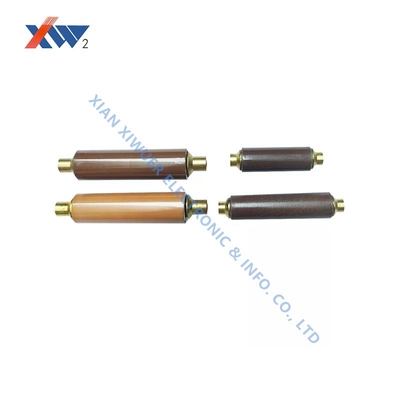

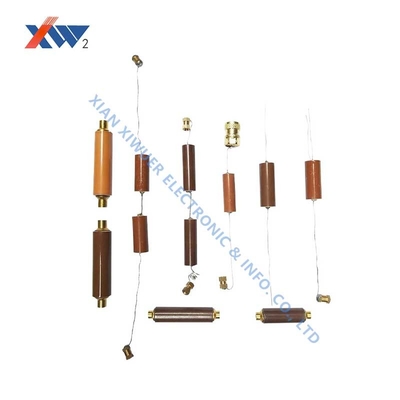

उच्च वोल्टेज सिरेमिक कैपेसिटर कोर रॉड 24kV 50pF
तकनीकी विनिर्देश
| विशेषता | मूल्य |
|---|---|
| रेटेड वोल्टेज | 24kV 50pF |
| नाममात्र कैपेसिटेंस (pF) | 50pF |
| नाममात्र कैपेसिटेंस रेंज परीक्षण आवृत्ति: 1kHz+20% परीक्षण वोल्टेज |
1V+0.2V:45~50 |
| वोल्टेज का सामना करें (इंसुलेटिंग तेल में) | 70kVAC/5min |
| आंशिक निर्वहन | 26.4kVAC≤10pC |
| लाइटनिंग इम्पल्स kV1.2/5μs | 125 |
मुख्य विशेषताएं
- रेटेड वोल्टेज: 24kVAC
- नाममात्र कैपेसिटेंस: 50pF
- नाममात्र कैपेसिटेंस रेंज: 1kHz+20% परीक्षण आवृत्ति पर 45~50
- वोल्टेज का सामना करें: इंसुलेटिंग तेल में 70kVAC/5min
- आंशिक निर्वहन: 26.4kVAC पर ≤10pC
- लाइटनिंग इम्पल्स: 125kV (1.2/5μs)
अनुप्रयोग क्षेत्र
वैक्यूम इंटरप्टर (सर्किट ब्रेकर कोर):धातुयुक्त सिरेमिक कोर रॉड (एल्यूमिना-आधारित) का उपयोग वैक्यूम इंटरप्टर गुहाओं के निर्माण के लिए किया जाता है, जो उच्च-वोल्टेज करंट इंटररप्शन के लिए एयरटाइट सीलिंग और विद्युत इन्सुलेशन प्रदान करता है। अनुप्रयोगों में खनन सर्किट ब्रेकर और जनरेटर सुरक्षा प्रणाली शामिल हैं।
लाइव डिस्प्ले डिवाइस:उच्च-वोल्टेज कंडक्टर स्थिति, सर्किट ब्रेकर (SF6 और वैक्यूम प्रकार), लाइटनिंग अरेस्टर और इंस्ट्रूमेंट ट्रांसफॉर्मर का वास्तविक समय संकेत प्रदान करने के लिए 10kV-40.5kV पावर सिस्टम में उपयोग किया जाता है, जो ऑपरेटर सुरक्षा सुनिश्चित करता है।
विशिष्ट पैरामीटर:कैपेसिटेंस 10pF-230pF (उदाहरण के लिए, 24kV पर 90pF) से लेकर 68kV (पावर फ्रीक्वेंसी) और 125kV (लाइटनिंग इम्पल्स) का सामना करने वाले वोल्टेज के साथ होता है।
उपयोग के निर्देश
- आंशिक निर्वहन 1.1 गुना रेटेड वोल्टेज पर 5pC से अधिक नहीं होना चाहिए जब तक कि अन्यथा निर्दिष्ट न हो
- मानक DL/T538-2006 (उच्च वोल्टेज उपस्थिति संकेत डिवाइस) का अनुपालन करता है
- अनुरोध पर कस्टम आयाम उपलब्ध हैं
- उत्पाद को क्षति, नमी और संदूषण से बचाएं
- मानक JBT10305-2001 (3.6kV-40.5kV उच्च वोल्टेज उपकरण में कार्बनिक सामग्री के पोस्ट इंसुलेटर के लिए तकनीकी शर्तें) का अनुपालन करता है
100 मीटर से नीचे या उच्च ऊंचाई वाले क्षेत्रों में स्थापना के लिए, कृपया ऑर्डर नोट्स में निर्दिष्ट करें।
