24kV 15pF उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड के लिए प्रतिरोध वोल्टेज में इन्सुलेट तेल 70kVAC/5min
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| नामित वोल्टेज | 24KVAC | नाममात्र समाई (पीएफ) | 15 |
|---|---|---|---|
| नाममात्र कैपेसिटेंस rangetest आवृत्ति 1kHz+20% परीक्षण वोल्टेज | 1V+0.2V: 13 ~ 17 | वोल्टेज का सामना करना (इन्सुलेट तेल में) | 70kVAc/5min |
| आंशिक डिस्चार्ज | 26.4KVAC−10PC | बिजली आवेग KV1.2/5μs | 125 |
| प्रमुखता देना | उच्च वोल्टेज कंडेसिटर,24 केवी उच्च वोल्टेज सिरेमिक कैपेसिटर,15pF उच्च वोल्टेज सिरेमिक संधारित्र |
||
उत्पाद विवरण

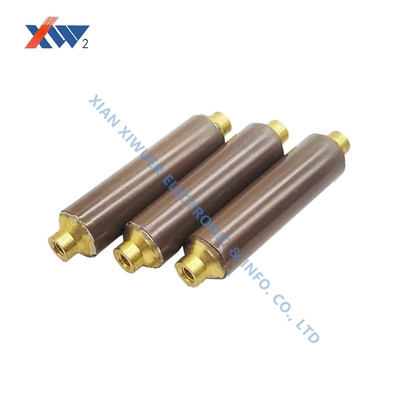

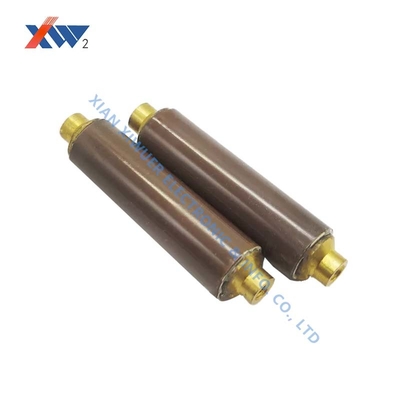

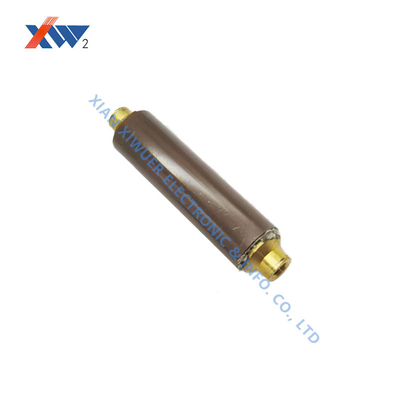

उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड 24kV 15pF
प्रमुख विनिर्देश
- नामित वोल्टेजः24kV AC
- नाममात्र क्षमता:15pF
- क्षमता सीमाः13~17pF (परीक्षण आवृत्तिः 1kHz, परीक्षण वोल्टेजः 1V±0.2V)
- प्रतिरोध वोल्टेज (अलगाव तेल में):70kV AC/5min
- आंशिक डिस्चार्जः26.4kV AC पर ≤10pC
- बिजली का धक्का (1.2/5μs):125kV
अनुप्रयोग क्षेत्र
10kV-40.5kV बिजली प्रणालियों में लाइव डिस्प्ले उपकरणों के लिए डिज़ाइन किया गया, यह उच्च वोल्टेज सिरेमिक कैपेसिटर वास्तविक समय में ऑपरेटिंग स्थिति का संकेत प्रदान करता हैः
- उच्च वोल्टेज कंडक्टर
- सर्किट ब्रेकर (SF6 और वैक्यूम प्रकार)
- बिजली रोधी
- उपकरण ट्रांसफार्मर
विशिष्ट मापदंडों में 10pF-230pF (उदाहरण के लिए, 24kV पर 90pF) से कैपेसिटेंस रेंज शामिल है, जिसमें 68kV (शक्ति आवृत्ति) और 125kV (बिजली आवेग) के वोल्टेज का सामना करना पड़ता है।
स्थापना और उपयोग के निर्देश
आंशिक डिस्चार्जः≤5pC 1.1 गुना नामित वोल्टेज पर (जब तक अन्यथा निर्दिष्ट न हो)
मानकों का अनुपालन करता हैः
- DL/T538-2006 (उच्च वोल्टेज उपस्थिति संकेत उपकरण)
- JBT10305-2001 (3.6kV-40.5kV उच्च वोल्टेज उपकरण में कार्बनिक सामग्री के पोस्ट इन्सुलेटर के लिए तकनीकी शर्तें)
विशेष नोट्स:आयाम अनुकूलित किए जा सकते हैं। क्षति, नमी और संदूषण से बचें। 100 मीटर से कम या उच्च ऊंचाई वाले क्षेत्रों में प्रतिष्ठानों के लिए, कृपया आदेश नोट्स में निर्दिष्ट करें।
