12kVAC 300pF उच्च वोल्टेज सिरेमिक संधारित्र कोर रॉड
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| Rated Voltage | 12kVAC | Nominal Capacitance(pF) | 300 |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency 1kHz+20%TestVoltage1V+0.2V | 270~330 | Withstand Voltage(In the insulating oil) | 52kVAC/5min |
| Partial Discharge | 13.2kVAC≤10pC | Lightning Impulse kV1.2/5μs | 75 |
| प्रमुखता देना | 12kVAC उच्च वोल्टेज सिरेमिक संधारित्र,300pF सिरेमिक संधारित्र कोर रॉड,वारंटी के साथ उच्च वोल्टेज कैपेसिटर |
||
उत्पाद विवरण

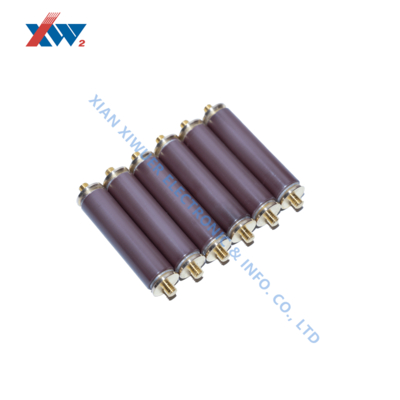

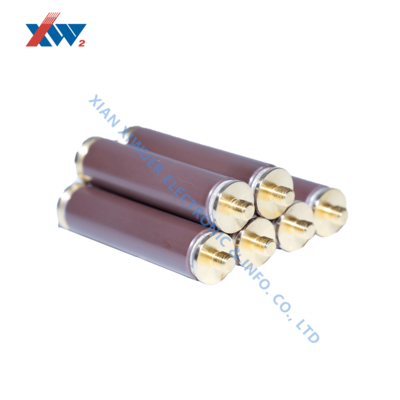

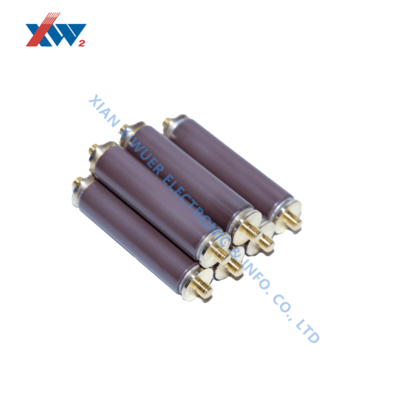

12kVAC 300pF उच्च वोल्टेज सिरेमिक कैपेसिटर कोर रॉड
तकनीकी विशिष्टताएँ
| विशेषता | मान |
|---|---|
| रेटेड वोल्टेज | 12kVAC |
| नाममात्र कैपेसिटेंस (pF) | 300 |
| नाममात्र कैपेसिटेंस रेंज (परीक्षण आवृत्ति 1kHz+20%, परीक्षण वोल्टेज: 1V+0.2V) | 270~330 |
| विदस्टैंड वोल्टेज (इंसुलेटिंग तेल में) | 52kVAC/5min |
| आंशिक डिस्चार्ज | 13.2kVAC≤10pC |
| लाइटनिंग इम्पल्स kV1.2/5μs | 75 |
उत्पाद की विशेषताएं
- 12kVAC पर रेटेड 300pF नाममात्र कैपेसिटेंस के साथ उच्च वोल्टेज सिरेमिक कैपेसिटर कोर रॉड
- व्यापक कैपेसिटेंस रेंज: परीक्षण स्थितियों पर 270~330pF
- उत्कृष्ट विदस्टैंड वोल्टेज: इंसुलेटिंग तेल में 52kVAC/5min
- कम आंशिक डिस्चार्ज: 13.2kVAC पर ≤10pC
- उच्च लाइटनिंग इम्पल्स प्रतिरोध: 1.2/5μs पर 75kV
अनुप्रयोग क्षेत्र
10kV-40.5kV पावर सिस्टम में लाइव डिस्प्ले डिवाइस के लिए डिज़ाइन किया गया, यह कैपेसिटर निम्नलिखित की ऑपरेटिंग स्थिति का वास्तविक समय संकेत प्रदान करता है:
- उच्च-वोल्टेज कंडक्टर
- सर्किट ब्रेकर (SF6 और वैक्यूम प्रकार)
- लाइटनिंग अरेस्टर
- इंस्ट्रूमेंट ट्रांसफॉर्मर
10pF-230pF से कैपेसिटेंस रेंज (उदाहरण के लिए, 24kV पर 90pF), 68kV (पावर फ्रीक्वेंसी) और 125kV (लाइटनिंग इम्पल्स) के विदस्टैंड वोल्टेज सहित विशिष्ट पैरामीटर के साथ ऑपरेटर सुरक्षा सुनिश्चित करता है।
स्थापना और उपयोग निर्देश
विशेष निर्देशों के बिना रेटेड वोल्टेज के 1.1 गुना पर PD 5pC से अधिक नहीं। मानक DL/T538-2006 (उच्च वोल्टेज उपस्थिति संकेत डिवाइस) का अनुपालन करें।
आयामों को ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
उत्पाद क्षति, नमी के संपर्क और संदूषण को रोकने के लिए विशेष ध्यान देने की आवश्यकता है।
मानक JBT10305-2001 (3.6kV-40.5kV उच्च वोल्टेज उपकरण में कार्बनिक सामग्री के पोस्ट इंसुलेटर के लिए तकनीकी शर्तें) का अनुपालन करता है।
100 मीटर से नीचे या उच्च ऊंचाई वाले क्षेत्रों में स्थापना के लिए, कृपया ऑर्डर नोट्स में निर्दिष्ट करें।
