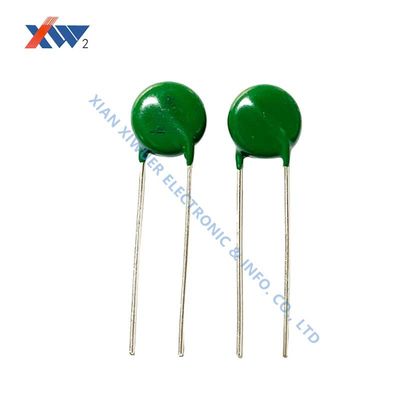

MYG3 10K 420 सर्ज रक्षकों के लिए सामान्य धातु ऑक्साइड Varistors
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| आवेदन पत्र | लहरों के संरक्षक | रेटेड वोल्टेज 0.1 एमए (वी) | 680(612~748) |
|---|---|---|---|
| तापमान सीमा संचालित करना | -40 ℃ ~ + 85 ℃ | आयाम | D14*H18 |
| प्रमुखता देना | MYG3 मेटल ऑक्साइड वेरिस्टर,10K मेटल ऑक्साइड वेरिस्टर,10K सर्ज प्रोटेक्टर वेरिस्टर |
||
उत्पाद विवरण
MYG3 10K 420 जनरल मेटल ऑक्साइड Varistor पावर सोर्स अरेस्टर
मेटल ऑक्साइड वैरिस्टर या एमओवी नीला या नारंगी रंग का गोलाकार घटक है जिसे आप आमतौर पर किसी भी बिजली आपूर्ति सर्किट के एसी इनपुट पक्ष पर देख सकते हैं।मेटल ऑक्साइड वैरिस्टर को एक अन्य प्रकार के वैरिएबल रेसिस्टर के रूप में माना जा सकता है जो इसके प्रतिरोध को लागू वोल्टेज के आधार पर बदल सकता है।जब एक उच्च धारा MOV से होकर गुजरती है, तो इसका प्रतिरोध मान कम हो जाता है और शॉर्ट सर्किट के रूप में कार्य करता है।इसलिए उच्च वोल्टेज स्पाइक्स से सर्किट की रक्षा के लिए, एमओवी आमतौर पर फ्यूज के समानांतर में उपयोग किए जाते हैं।इस लेख में, हम आपके सर्किट को वोल्टेज स्पाइक्स से बचाने के लिए MOV वर्किंग और इसे अपने डिजाइनों में उपयोग करने के तरीके के बारे में अधिक जानेंगे।हम MOV के विद्युत गुणों के बारे में भी जानेंगे और अपनी डिज़ाइन आवश्यकताओं के अनुसार MOV का चयन कैसे करें, तो चलिए शुरू करते हैं।
विशेषताएँ
- सिलिकॉन राल कोटिंग
- कम रिसाव वर्तमान
- द्विदिश और सममित वी / लक्षण
- ऑपरेटिंग तापमान रेंज कम तापमान: -40 ℃ उच्च तापमान: +85 ℃ / + 105 ℃
आवेदन पत्र
MOV उर्फ varistors आमतौर पर सर्किट के समानांतर फ्यूज के साथ प्रयोग किया जाता है जिसे संरक्षित किया जाना है।नीचे दी गई छवि दिखाती है कि इलेक्ट्रॉनिक्स सर्किट में एमओवी का उपयोग कैसे करें।
जब वोल्टेज रेटेड सीमा के भीतर होता है तो MOV का प्रतिरोध बहुत अधिक होगा और इसलिए सभी करंट सर्किट से प्रवाहित होता है और MOV से कोई करंट प्रवाहित नहीं होता है।लेकिन जब मुख्य वोल्टेज में वोल्टेज स्पाइक होता है, तो यह सीधे एमओवी में दिखाई देता है क्योंकि इसे एसी मेन के समानांतर रखा जाता है।यह उच्च वोल्टेज एमओवी के प्रतिरोध मूल्य को बहुत कम मूल्य तक कम कर देगा जिससे यह एक छोटा सा दिखाई देगा।
यह एक बड़े करंट को MOV के माध्यम से प्रवाहित करने के लिए मजबूर करता है जो फ्यूज को उड़ा देगा और सर्किट को मेन वोल्टेज से डिस्कनेक्ट कर देगा।वोल्टेज स्पाइक्स के दौरान दोषपूर्ण उच्च वोल्टेज बहुत जल्द सामान्य मूल्यों पर वापस आ जाएगा, उन मामलों में, वर्तमान प्रवाह की अवधि फ्यूज को उड़ाने के लिए पर्याप्त नहीं होगी और वोल्टेज सामान्य होने पर सर्किट सामान्य ऑपरेशन पर वापस आ जाता है।लेकिन, हर बार जब एक स्पाइक का पता चलता है तो एमओवी खुद को छोटा करके और हर बार उच्च धारा के साथ खुद को नुकसान पहुंचाकर सर्किट को क्षण भर के लिए डिस्कनेक्ट कर देता है।इसलिए यदि आप किसी पावर सर्किट में क्षतिग्रस्त MOV पाते हैं, तो यह संभवतः इसलिए है क्योंकि सर्किट कई वोल्टेज स्पाइक्स से गुजरा है।
लीड स्टाइल
| कोड | विन्यास |
| ए | सीधा लंबा |
| बी | बाहर क्रिम्प्ड शॉर्ट |
| सी | लंबवत क्रिम्प्ड |
| डी | सीधा छोटा |
| इ | क्रिम्प्ड लॉन्ग के बाहर |
| एफ | क्रिम्प्ड शॉर्ट के अंदर |
मैं
| श्रृंखला | भाग संख्या |
रेटेड वोल्टेज |
मैक्स। स्वीकार्य वोल्टेज |
मैक्स।क्लैंपिंग वोल्टेज (8/20μs) |
रेटेड वाट क्षमता |
ऊर्जा |
मैक्स।शिखर मौजूदा |
समाई 1kHz (संदर्भ) |
||||
| 10/1000μs | 2ms | एक बार | दो बार | |||||||||
| V0.1mA (वी) | एसीआर.एमएस (वी) | डीसी (वी) | वीसी (वी) | आईपी (ए) | (डब्ल्यू) | (जे) | (जे) | (ए) | (ए) | (पीएफ) | ||
| MYG2 | 10के11 | 18(16~20) | 1 1 | 14 | 36 | 5 | 0.05 | 2.1 | 1.5 | 500 | 250 | 16000 |
| 10के14 | 22(19~25) | 14 | 18 | 43 | 2.8 | 2.0 | 11000 | |||||
| 10के17 | 27(24 ~ 30) | 17 | 22 | 53 | 3.5 | 2.5 | 8000 | |||||
| 10के20 | 33(29~37) | 20 | 26 | 65 | 4.2 | 3.0 | 6300 | |||||
| 10के25+मैं | 39(35~43) | 25 | 31 | 77 | 4.9 | 3.5 | 5200 | |||||
| 10के30+मैं | 47(42~52) | 30 | 38 | 93 | 6.3 | 4.5 | 4600 | |||||
| 10के35+मैं | 56(50~62) | 35 | 45 | 110 | 7.7 | 5.5 | 3750 | |||||
| 10के40+मैं | 68(61~75) | 40 | 56 | 135 | 9.1 | 6.5 | 2800 | |||||
| MYG3 | 10के50+मैं | 82(73~91) | 50 | 65 | 135 | 25 | 0.4 | 11.2 | 8.0 | 2500 | 1250 | 2000 |
| 10के60+मैं | 100(90~110) | 60 | 85 | 165 | 14.0 | 10.0 | 1700 | |||||
| 10के75+मैं | 120(108~132) | 75 | 100 | 200 | 16.8 | 12.0 | 1400 | |||||
| 10के95+मैं | 150(135~165) | 95 | 125 | 250 | 22.4 | 16.0 | 1100 | |||||
| 10K115+मैं | 180(162~198) | 115 | 150 | 305 | 25.8 | 18.4 | 800 | |||||
| 10के130+मैंमैं | 200(180~220) | 130 | 170 | 340 | 28.0 | 20.0 | 470 | |||||
| 10के140+मैंमैं | 220(198~242) | 140 | 180 | 360 | 32.2 | 23.0 | 4510 | |||||
| 10के150+मैंमैं | 240(216~264) | 150 | 200 | 395 | 35.0 | 25.0 | 385 | |||||
| 10के175+मैंमैं | 270(243~297) | 175 | 225 | 455 | 39.0 | 28.0 | 360 | |||||
| 10के190+मैंमैं | 300(270~330) | 190 | 250 | 505 | 43.0 | 31.0 | 330 | |||||
| 10K210+मैंमैं | 330(297~363) | 210 | 276 | 545 | 48.0 | 34.0 | 330 | |||||
| 10K230+मैंमैं | 360(324~396) | 230 | 300 | 595 | 52.0 | 37.0 | 330 | |||||
| 10के250+मैंमैं | 390(351~429) | 250 | 320 | 650 | 56.0 | 40.0 | 295 | |||||
| 10K275+मैंमैं | 430(387~473) | 275 | 350 | 710 | 63.0 | 45.0 | 250 | |||||
| 10के300+मैंमैं | 470(423~517) | 300 | 385 | 775 | 63.0 | 45.0 | 230 | |||||
| 10के325+मैंमैं | 510(459~561) | 325 | 425 | 840 | 63.0 | 45.0 | 230 | |||||
| 10K340+मैंमैं | 530(477~583) | 340 | 445 | 870 | 63.0 | 45.0 | 230 | |||||
| 10के360+मैंमैं | 560(504~616) | 360 | 470 | 925 | 63.0 | 45.0 | 220 | |||||
| 10के385+मैंमैं | 620(558~682) | 385 | 505 | 1025 | 63.0 | 45.0 | 210 | |||||
| 10के420+मैंमैं | 680(612~748) | 420 | 560 | 1120 | 63.0 | 45.0 | 190 | |||||
| 10के460+मैंमैं | 750(675~825) | 460 | 615 | 1240 | 70.0 | 50.0 | 175 | |||||
| 10के480+मैंमैं | 780(702~858) | 480 | 650 | 1290 | 70.0 | 50.0 | 165 | |||||
| 10के510+मैंमैं | 820(738~902) | 510 | 670 | 1355 | 77.0 | 55.0 | 155 | |||||
| 10K550+मैंमैं | 910(819~1001) | 550 | 745 | 1500 | 84.0 | 60.0 | 130 | |||||
| 10के625+मैंमैं | 1000 (900 ~ 1100) | 625 | 825 | 1650 | 91.0 | 65.0 | 120 | |||||
| 10के680+मैंमैं | 1100 (990~1210) | 680 | 895 | 1815 | 98.0 | 70.0 | 120 | |||||
+=उल 1449 फ़ाइल E321175(एस)-सर्ज प्रोटेक्टिव डिवाइस = उल 1449 फ़ाइल E181155(एन)-पूरी पंक्ति पर आवेदन पत्रमैं=सी-यूएल सीएसए सी22.2 फ़ाइल ई321175(एस) के लिए आयाम मिमी . में
| श्रृंखला | भाग संख्या | डीमैक्स | एच | ए | Wmax |
| MYG2 | 10के11 |
14.0
|
18.0
|
7.5 ± 1
|
3.5 |
| 10के14 | 4.0 | ||||
| 10के17 | 4.0 | ||||
| 10के20 | 4.5 | ||||
| 10के25 | 5.0 | ||||
| 10K30 | 5.0 | ||||
| 10के35 | 5.3 | ||||
| 10के40 | 5.0 | ||||
| MYG3 | 10के50 | 5.1 | |||
| 10के60 | 5.1 | ||||
| 10के75 | 5.5 | ||||
| 10K95 | 6.0 | ||||
| 10के115 | 6.0 | ||||
| 10K130 | 5.0 | ||||
| 10K140 | 5.0 | ||||
| 10के150 | 5.2 | ||||
| 10के175 | 5.2 | ||||
| 10के190 | 5.2 | ||||
| 10K210 | 5.5 | ||||
| 10K230 | 5.5 | ||||
| 10K250 | 6.0 | ||||
| 10K275 | 6.5 | ||||
| 10K300 | 6.5 | ||||
| 10के325 | 6.5 | ||||
| 10K340 | 6.7 | ||||
| 10K360 | 7.0 | ||||
| 10के385 | 7.0 | ||||
| 10के420 | 7.5 | ||||
| 10के460 | 7.5 | ||||
| 10के480 | 8.0 | ||||
| 10के510 | 8.0 | ||||
| 10K550 | 8.0 | ||||
| 10के625 | 8.5 | ||||
| 10के680 | 9.0 |
